Proses Unitank
Mae'r system unedank yn gweithredu yn yr un modd ag affos ocsideiddio ffos driphlyg, yn cynnwys tri thanc hirsgwar rhyng -gysylltiedig â systemau awyru a chymysgu unigol . gall dŵr gwastraff fynd i mewn i unrhyw danc, tra bod y ddau danc allanol bob yn ail felparthau awyru/gwaddodi(wedi'i gyfarparu â goredau/decanters a dyfeisiau gollwng slwtsh) . Mae'r tanc canol yn parhau i fod yn awyredig yn barhaol .
Drwoddrheolaeth sbatotemporal, mae'r system yn cyflawniamodau aerobig, anocsig ac anaerobigO fewn un cylch wrth gynnal mewnlif parhaus . Yn wahanol i SBR confensiynol, mae Unitank yn symleiddio gweithrediad gyda:
- Gweithrediad parhaus lefel sefydlog (dim amrywiadau lefel dŵr)
- Nid oes angen ail -gylchredeg slwtsh
- Tynnu maetholion hyblyg trwy leoli mewnfa

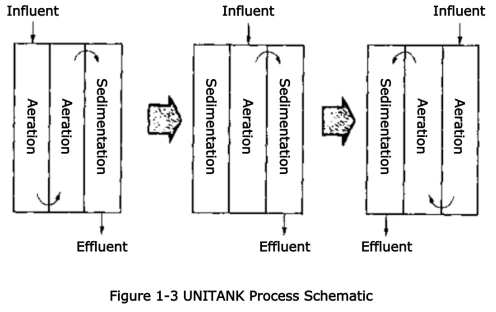

Cyfeiriwch at Ffigur 1-3 am y Llif Proses Sylfaenol .
1.Nodweddion Allweddol Unitank
Manteision dylunio hybrid
- Sefydlogrwydd hydrolig: Mae lefel dŵr cyson yn lleihau'r gofynion ar bibellau/falfiau, gan ostwng costau gweithredol .
- Ôl troed cryno: 1/3–1/2 gofod ffosydd ocsideiddio (dim eglurwyr cynradd/eilaidd na systemau Ras) .
- Awyru hyblyg: Yn cynnal awyryddion arwyneb (mae coredau sefydlog yn ddigonol, gan ddileu decanters arnofio) .
- Rheoli maetholion manwl gywir: Gwahanu Cyfnodau Anaerobig/Anocsig yn benodol (vs . Cyfnodau gorgyffwrdd SBR) .
2.Buddion perfformiad
- Yn cyfuno cryfderauSBR, slwtsh confensiynol wedi'i actifadu, affosydd ocsideiddiowrth oresgyn eu cyfyngiadau:
- Mewnlif parhaus (vs . ysbeidioldeb sbr)
- Mae dyluniad tanc dwfn yn galluogi effeithlonrwydd gofod uchel
- Awtomeiddio Llawn gyda'r offer lleiaf posibl (1/6-1/4 Staff vs . Ffosydd ocsideiddio)
- Arbedion Cost: Buddsoddiad cyfalaf ≈50% o ffosydd ocsideiddio .

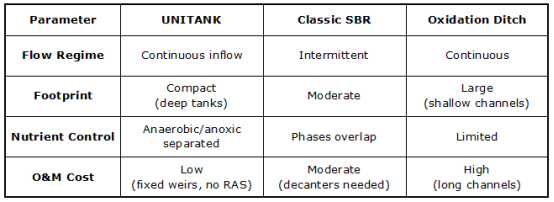

3.Manteision cymharol
Proses dat-iat
Mae'r broses DAT-IAT (Tanc Aeration Tanc Aeration-Etifanu Tanc Aeration) yn amrywiad datblygedig o dechnoleg SBR, sy'n cynnwys dwy adran graidd:
- Dat (Tanc Aeration Galw): Bwydo ac awyru yn barhaus .
- IAT (tanc awyru ysbeidiol): Yn perfformio awyru cylchol, setlo, dadelfennu, a gwastraffu slwtsh .
Cyfeiriwch at Ffigur 1-4 ar gyfer y Diagram Llif Proses .
1.Nodweddion allweddol technoleg DAT-IAT
(1) Gwell sefydlogrwydd a gwrthiant llwyth
- Dat ddarperidcydraddoli hydroligTrwy fewnlif/awyru parhaus, gan wella sefydlogrwydd system .
- HighCrynodiad MLSSaoedran slwtsh estynedigYn DAT ac IAT Hwb Gwydnwch i lwythi sioc organig/gwenwynig .
- Cylchoedd Addasadwy IAThwyluso diraddio organig anhydrin .
(2) Dyluniad Compact & Simplified
- Integrediggwaddodiad awyriadyn dileu eglurwyr cynradd/eilaidd asystemau dychwelyd slwtsh.
- Slwtsh wedi'i sefydlogi'n aerobigdim ond tewhau/dad -ddyfrio sydd ei angen (dim treulwyr) .
(3) tynnu maetholion hyblyg
- Addasu IAT'scyfnodau awyru/seguryn creu bob yn ailamodau aerobig/anocsig/anaerobigar gyfer effeithlonTynnu N&P.
(4) Cost ac Effeithlonrwydd Gweithredol
- RhennirMae rhwng dat-iat yn lleihau costau sifil ac ôl troed .
- Llai o Decantersangen vs . sbr confensiynol .
- Galw awyru is: Mae Aeration Dat Parhaus yn torri capasiti chwythwr ~ 30% vs . sbr .
- Rheolyddion symlach: Dim falfiau mewnlif (mae porthiant parhaus dat yn lleihau cymhlethdod awtomeiddio) .
2.Manteision cymharol
Proses MSBR
YAdweithydd Swp Dilyniannu wedi'i Addasu (MSBR)Yn integreiddio manteision technolegau slwtsh a SBR actifedig confensiynol . mae'n gweithredu ar aLefel Dŵr CysonGyda dyluniad un tanc, aml-adran, gan ddileu'r angen am bibellau rhyng-gysylltu, pympiau a falfiau rhwng tanciau lluosog . yn swyddogaethol, mae'r MSBR yn cyfunoA²/OaSbrprosesau mewn cyfres, yn cyflawni ar yr un prydtynnu nitrogen a ffosfforws.

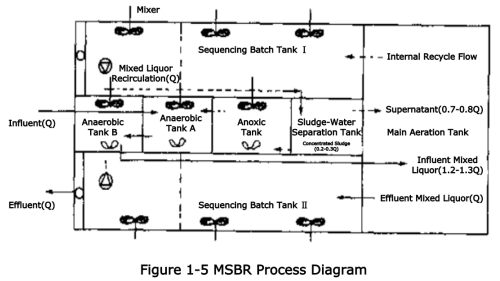

Cyfeiriwch at Ffigur 1-5 ar gyfer y diagram llif sgematig .
1.Nodweddion allweddol technoleg MSBR
(1)Gwell effeithlonrwydd gweithredol
Mae mewnlif parhaus trwy'r uned anaerobig (nid yr uned SBR) yn gwella goddefgarwch llwyth sioc hydrolig/organig
Mae'r prif danc awyru yn trin y galw mwyaf ocsigen, gan wneud y mwyaf o'r defnydd o offer .
(2)Dosbarthiad biomas optimized
- Slwtsh ynni isel ac ail-gylchredeg gwirod cymysgyn sicrhau gwisgCartrefAr draws adrannau, dyrchafu crynodiadau mewn parthau llif parhaus .
(3)Hydroleg llif arloesol
- A baffl gwaelodyn y adran SBR yn disodli llif llorweddol gydaLlif i fyny fertigol, trosoledd haenau slwtsh trwchus i:
- Hidlo solidau ataliedig .
- Gwella Denitrification trwy Ddefnyddio Ffynhonnell Carbon .
- Gnydislwtsh gwastraff crynodiad uchel(Lleihau Cyfrol Rhyddhau) .
(4) Rheolaeth Elifiant Uwch
- Coredwyr a reolir gan aer(vs . Decanting cychwynnol) Atal solidau crog rhag mynd i mewn i elifiant yn ystod awyru, gan sicrhau iselTSSmewn allbwn .
(5) Tynnu maetholion uwchraddol
- MLSS UCHELa haenau hidlo slwtsh yn hybutynnu carbon organig.
- Amser cadw hydrolig estynedig (HRT)yn sicrhau nitreiddiad trylwyr, tra bod denitrification cyfnod setlo yn gwellatynnu nitrogen.
(6)Manwl gywirdeb tynnu ffosfforws
- Mecanweithiau blocio nitrad lluosog:
- Mae cyfnodau anocsig/aerobig bob yn ail yn y SBR yn lleihau nitrad yn ôl slwtsh .
- Tanc anocsigDenitrifi pellach cyn gwahanu dŵr slwtsh .
- Crynodiad slwtshYn y parth gwahanu yn lleihau nitrad gan ddychwelyd i gam anaerobig .
- Llif ail -gylchredeg lleiaf posiblngwrthgyferbyniadauCrynodiad VFA, i bob pwrpas yn ymestyn HRT anaerobig yn gadarndileu ffosfforws.

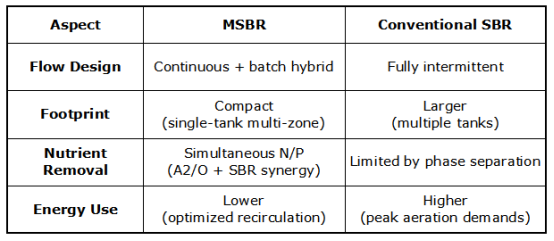

2.Manteision cymharol
